ट्रान्सफॉर्मर उपकेंद्र
०१ हें नांव

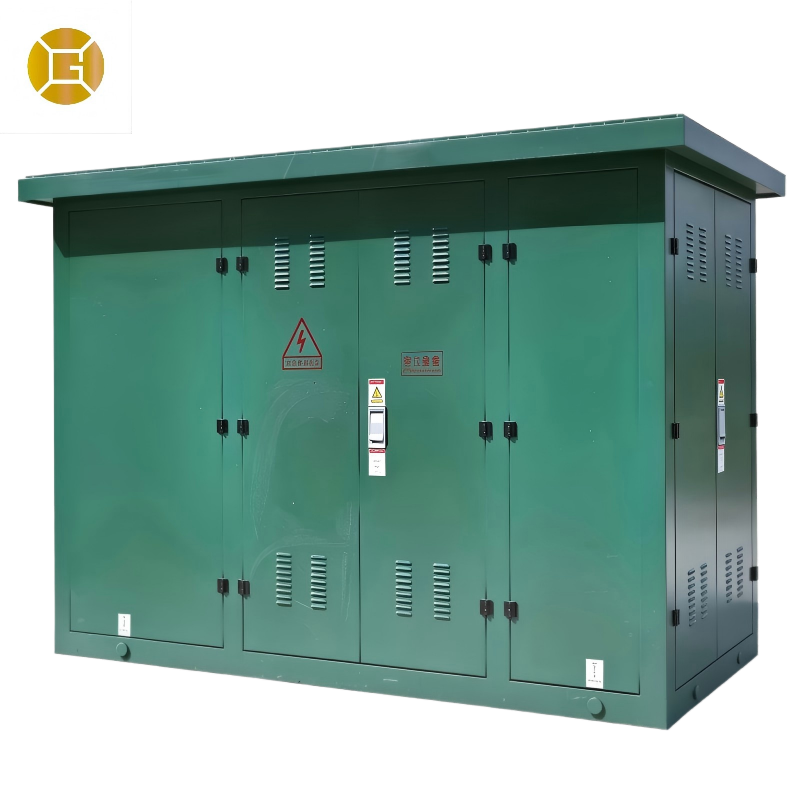

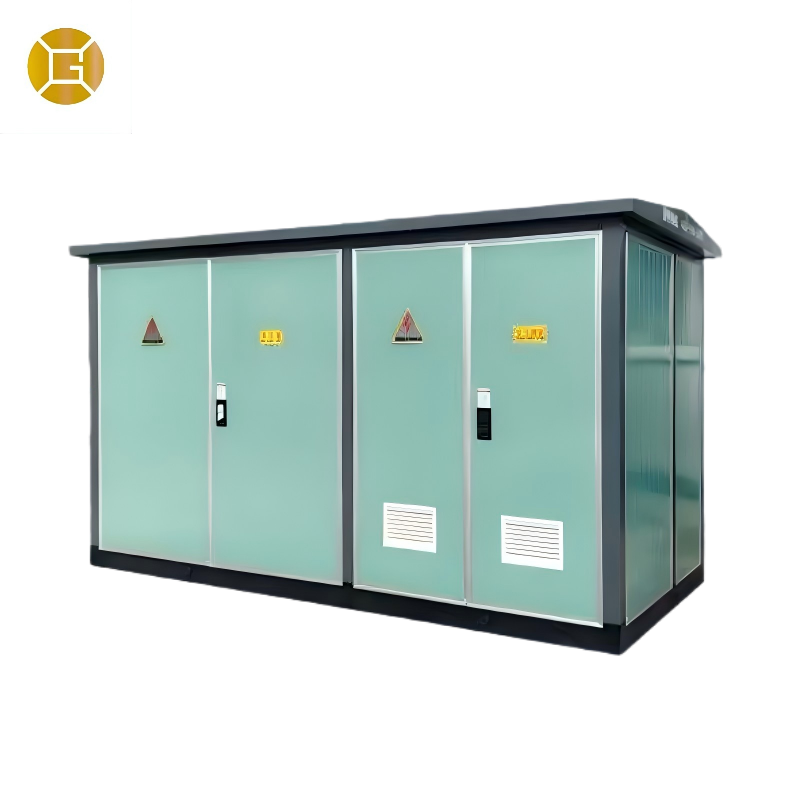

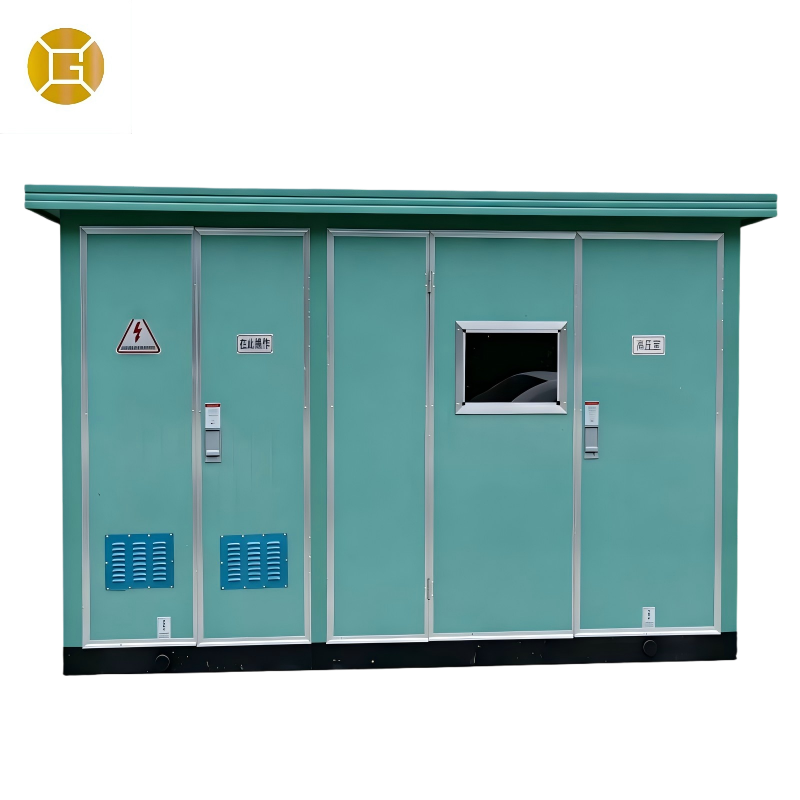

संयुक्त ट्रान्सफॉर्मर उपकेंद्र, युरोपीय प्रकार भायले चार्जिंग राशी वितरण कक्ष
आदर्श व्याख्या
संरचनात्मक खाशेलपणां
मॉड्यूलर तीन विभागांची रचना
● एचव्ही विभाग: पर्यायी एचव्ही मीटरिंगासयत रिंग मुखेल/टर्मिनल/ड्युअल-पॉवर सोल्युशन्स एकठांय करता. विविध ग्रिड जोडणीं खातीर संरचीत करपाक मेळटा.
● ट्रान्सफॉर्मर विभाग: सोप्या देखरेखी खातीर रेल्वेचेर बसयल्ले पर्याय आशिल्ले S9/SC श्रृंखलेचे उण्या नुकसानाचे तेलांत बुडयल्ले/सुके ट्रान्सफॉर्मर दवरतात.
● एलव्ही विभाग: एकत्रीत वीज वितरण, प्रकाश नियंत्रण, प्रतिक्रियाशील वीज भरपाय, आनी उर्जा मीटरिंग आशिल्लीं पसंतीचीं पॅनल/रॅक संरचनां.
सुरक्षीतताय आनी सुलभताय
● एचव्ही ऑपरेशन सुरक्षीतताय: पुराय कार्य करपी अँटी-मिसोपरेशन इंटरलॉक आनी उच्च विस्वासांत घेवपासारकीं स्वीचिंग साधनां (सर्किट ब्रेकर/लोड स्वीच) आशिल्ली संकुचीत मांडावळ.
● देखरेखीची कार्यक्षमताय: ट्रान्सफॉर्मर विभागांत स्वयंचलीत प्रकाश आशिल्लीं ड्युअल-साइड प्रवेश दारां. खातीर जलद-प्रवेश डिझायन एचव्ही/एलव्ही घटक.
● कार्यकारी निरिक्षण: दर एका विभागांत स्वतंत्र तापमान नियंत्रीत हवामान. उश्णताय स्थिरताय सुनिश्चीत करपाखातीर पूर्वनिर्धारीत तापमानाचेर आदारीत निकासी पंखे सक्रिय/निश्क्रीय जातात.
पर्यावरणीय अनुकूलताय
● आवार संरक्षण: दीर्घकाळ भायल्या वापरा खातीर गंज प्रतिकार, उश्णताय इन्सुलेशन, आनी IP54-रेटेड उदकरोधक/धुल्लरोधक कार्यक्षमताय आशिल्ली संमिश्र रंगीत तिख्याची संरचना.
● हवामान आनी थंड करप: ट्रान्सफॉर्मर आनी घटकांचें विस्वासांत घेवपासारकें काम सुनिश्चीत करपाखातीर सगळ्या विभागांतल्या समर्पीत हवेच्या वाहिनीवांगडा सैमीक आनी सक्तीन हवामानाची संयोजन.
● टिकाऊपण: UV-प्रतिरोधी पृश्ठभागाचेर उपचार, सौंदर्यशास्त्रीय रचना, आनी ≥20 वर्सां सेवा आयुश्य, जिवीत चक्राची देखरेखीचो खर्च उणो करता.
संचालनाची परिस्थिती
● तापमान: -25° से ते +40° से
● उंचाय: ≤1000मी
● सापेक्ष आर्द्रता: दर दिसा सरासरी. ≤95%, म्हयन्याळी सरासरी. ≤९०% इतलें आसता.
● भूंयकांप प्रतिकार: आडवो प्रवेग 0.4मी/सेकंद, उबो प्रवेग 0.15मी/सेकंद
● स्थापणूक वातावरण: खर धक्को, प्रदुशण, रसायनीक गंज, वाहक धुल्ल वा स्फोटक धोक्यांक लागून मुक्त.
टिप: ऑर्डर दिवपाच्या वेळार खाशेल्या गरजां विशीं आमच्या तंत्रीक पंगडा कडेन वाटाघाटी करची पडटली.
तंत्रीक विशिश्टताय
| ना. | वस्तू | युनिट | एचव्ही विद्युत उपकरणां | ट्रान्सफॉर्मर हें यंत्र | एलव्ही विद्युत उपकरणां |
| १ | रेटेड वोल्टेज | केव्ही | १० | १०/०.४ इतलें आसता | ०.४ हें नांव |
| २ | रेटेड करंट | ए | ६३० हें नांव | 100 ~ 2500 इतलें आसा | |
| ३ | रेटेड वारंवारता | हर्ट्झ | 50 हें नांव | 50 हें नांव | 50 हें नांव |
| ४ | रेटेड क्षमता | केव्हीए | 100 ~ 1250 इतलें आसता | ||
| ५ | रेटेड उश्णताय स्थिर प्रवाह | kA | २०/४५ ह्या दिसा | ३०/१५ ह्या दिसा | |
| ६ | रेटेड गतिशील स्थिर प्रवाह (शिखर मूल्य) 1.1. | kA | 50 हें नांव | 63 हें नांव | |
| ७ | शॉर्ट-सर्किट प्रवाह (पीक व्हॅल्यू) करप रेटेड | kA | 50 हें नांव | १५~३० इतलें आसता | |
| ८ | रेटेड ब्रेकिंग शॉर्ट-सर्किट प्रवाह | kA | ३१.५ (फ्यूज) ४. | ||
| ९ | रेटेड ब्रेकिंग लोड करंट | ए | ६३० हें नांव | ||
| १० | 1 मि पॉवर कंप्रता विद्युत्दाब सहन | kA | फेज-टू-ग्राउंड & फेज-टू-फेज: 42, ब्रेक मदीं: 48 | ३५/२८ (५ मिलियन) ४. | २.०/२.५ अशें म्हण्टात |
| 11. हें नांव | वीज आवेग विद्युत्दाब सोंसता | kA | फेज-टू-ग्राउंड & फेज-टू-फेज: 75, ब्रेक मदीं: 85 | ७५ हें नांव | |
| 12. हें नांव | एन्क्लोजर संरक्षण ग्रेड | IP33/IP23 (ट्रांसफॉर्मर एन्क्लोजर) 1.1. | |||
| 13. हें नांव | आवाजाची पातळी | डीबी | तेल प्रकार s55, सुको प्रकार s65 | ||
| 14. हें नांव | सर्किटांची संख्या | आमकां | १~६ हें नांव | २ | ४~३० हें |
| 15. हें नांव | एलव्ही वटेन चडांत चड प्रतिक्रियाशील शक्ती भरपाय | दावें | 300 इतले आसात | ||
टिप: तंत्रीक सुदारणांक लागून वयलो डेटा बदलूं येता.
मांडावळ आनी परिमाण
वायबीडब्ल्यू मालिकेचे पूर्वनिर्मित उपकेंद्र दोन संरचनेंत मांडल्यांत: १.
आडवी त्रिकोणी मांडावळ (चित्र.1-1,चित्र.1-2)
त्रिकोणी पिरामिड मांडावळ (चित्र.1-3, आकृती.1-4)
